FB系列双节千斤顶 |
发布日期:[2013-9-21] 共阅[5504]次 |
|

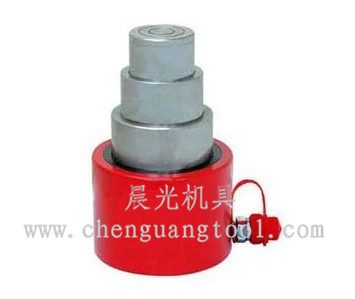

FB系列液压双泵多节起顶机:是FYA型改进型产品,该系列产品采用双节油缸,故能在较小的空间撑起较大行程距离的工件。单作用、弹簧回程,镀烙表面,延长产品使用寿命。
FB双节千斤顶主要技术参数
型号 |
起顶力
(T) |
本体高度
(mm) |
一级行程
(mm) |
二级行程
(mm) |
总高度
(mm) |
公称压力
(MPa) |
FB-10 |
10 |
310 |
210 |
180 |
700 |
63 |
FB-20 |
20 |
310 |
210 |
180 |
700 |
63 |
FB-30 |
30 |
320 |
205 |
175 |
700 |
63 |
FB-50 |
50 |
320 |
205 |
175 |
700 |
63 |
FB-80 |
80 |
340 |
195 |
165 |
700 |
63 |
FB-100 |
100 |
350 |
190 |
160 |
700 |
70 | 四、使用方法
1、使用时必须充分估计重物的重量,选择相应的吨位。
2、使用时必须将顶放于重物的底部、同时要求地基要坚实、平坦。
3、将手动泵快速接头用两指轻轻向后退,然后置于千斤顶接头之上,松开手指,此时两接头则自动卡紧。
4、顺时针方向拧紧手动泵截止阀,掀压手动泵手柄,顶体活塞则在压力作用下向前推进,从而将重物举起,由于该顶行程较大,泵站储油可能跟不上,此时应重新更换继续加压以确保顶举到位。
5、逆时针方向旋松截止阀,此时千斤顶则在弹簧力的作用下自动回复到原有位置。
6、若选用超高压电动油泵,使用方法详见说明书。
五、注意事项
1、地基要坚实、平坦。
2、由于起升高度较高,举升时必须注意重物的重心不得偏移。
3、由于高压胶管承载较高,其R弧弯曲不得小于R150mm。
4、介质为每半年更换一次,须经180目滤网过滤,加油时只需拆卸手动泵后面的内六角螺栓,即可加油,介质牌号必须符合说明书要求。
|
|
|
|
|
|
| |
